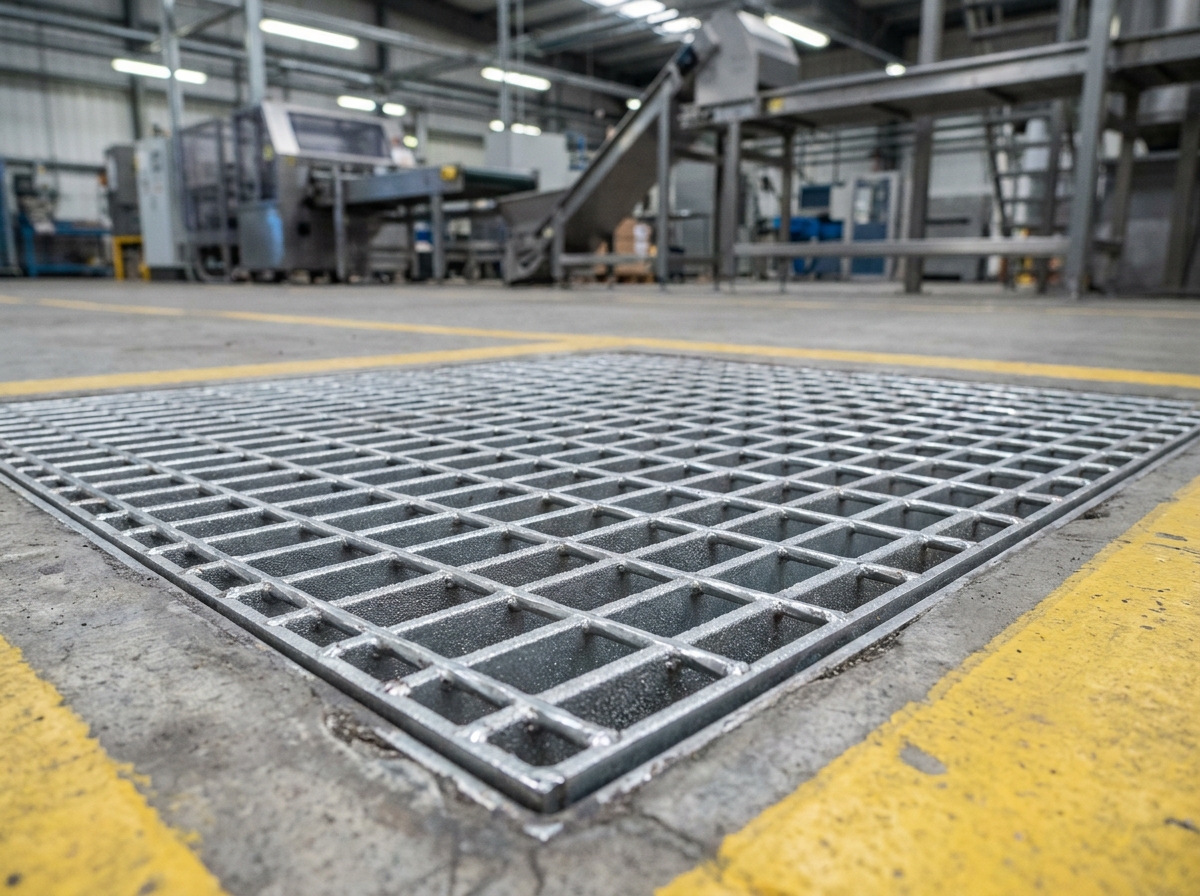

Dans une usine agroalimentaire, un opérateur pousse un chariot sur un sol mouillé en permanence. Le revêtement au sol doit supporter cette charge, résister à l’eau javellisée et ne pas devenir glissant. Ce type de contrainte oriente directement le choix du matériau, de la maille et du mode de fixation du plancher industriel. Le caillebotis inox répond à ces exigences, mais encore faut-il comprendre pourquoi, et surtout comment le dimensionner selon les normes en vigueur.
Pourquoi la géométrie du caillebotis compte autant que le matériau
Quand on parle de sécurité des sols industriels, le réflexe est de penser au matériau : acier galvanisé, aluminium, inox. Mais la géométrie de la grille joue un rôle au moins aussi déterminant.
A lire en complément : Calcul du stock de sécurité : méthodes efficaces et précises

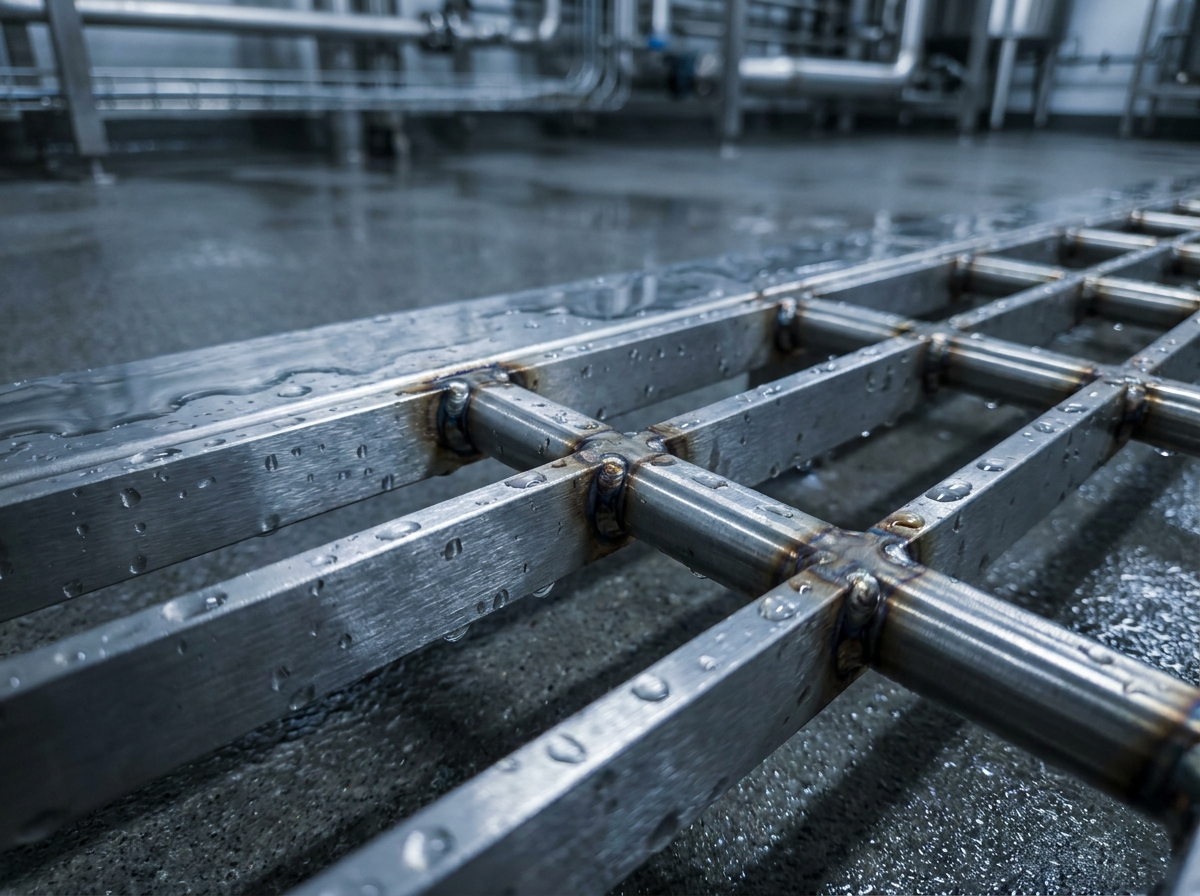

Prenons un exemple simple. Deux caillebotis fabriqués dans le même acier inoxydable, mais avec des mailles différentes, ne supporteront pas la même charge. L’entraxe entre les barres porteuses, la hauteur de ces barres et l’espacement des barres insérantes définissent ensemble la capacité portante du plancher.
Concrètement, un entraxe serré réduit la flèche sous charge et augmente la rigidité de l’ensemble. À l’inverse, un entraxe large laisse passer davantage de lumière et de fluides, ce qui peut être recherché dans certaines installations chimiques, mais diminue la résistance mécanique.
A lire également : La tôle inox, un allié incontournable pour vos projets industriels
Les paramètres à vérifier avant toute commande sont les suivants :
- La hauteur des barres porteuses, qui conditionne directement la charge admissible par unité de surface.
- Le type de maille (largeur et profondeur d’ouverture), qui détermine si le caillebotis convient à un passage piéton ou à un trafic de véhicules.
- L’entraxe des barres insérantes, qui renforce la structure transversale et limite la déformation latérale.
Un sol industriel sûr repose donc sur un calcul de dimensionnement, pas uniquement sur une fiche matériau. Les guides techniques de fabricants spécialisés distinguent d’ailleurs plusieurs types de sollicitations : charge ponctuelle statique, charge roulante, charge répartie. Chacune appelle une configuration géométrique différente.
Pour les environnements qui cumulent humidité et passage de chariots, un caillebotis inox pressé avec des barres porteuses de hauteur suffisante et une maille adaptée au type de roue utilisée constitue une réponse technique cohérente.
Inox 304 ou inox 316 : un arbitrage lié au risque chimique, pas au budget
Vous avez déjà remarqué que les fiches produits mentionnent souvent « inox 304 » ou « inox 316 » sans vraiment expliquer la différence ? Ces deux nuances d’acier inoxydable ne se distinguent pas par leur apparence. Elles se distinguent par leur comportement face à la corrosion.
L’inox 304 est la référence en milieu alimentaire. Il résiste bien à l’eau, aux détergents courants et aux acides faibles présents dans les process de transformation alimentaire. Pour une laiterie, une brasserie ou un atelier de découpe, c’est le choix standard.
L’inox 316 intègre du molybdène dans sa composition. Cet ajout lui confère une résistance nettement supérieure aux chlorures et aux acides concentrés. On le retrouve dans les environnements pétrochimiques, les stations de traitement des eaux ou les plateformes exposées à des produits fortement corrosifs.
Choisir entre les deux ne relève pas d’une logique de gamme (entrée ou premium). C’est un arbitrage technique lié à la nature exacte des produits chimiques présents dans l’environnement. Installer du 304 dans une zone exposée aux chlorures, c’est accepter une dégradation accélérée du plancher et, à terme, un risque de rupture structurelle.
Identifier le bon grade selon le secteur d’activité
En agroalimentaire, le 304 couvre la grande majorité des cas. Dès que l’environnement implique des projections de soude concentrée, d’acide chlorhydrique ou d’eau de mer, le 316 devient le standard minimal.
Le grade d’inox se choisit en fonction du risque chimique réel, pas du secteur d’activité au sens large. Deux ateliers dans la même usine peuvent nécessiter deux grades différents si les produits manipulés diffèrent.
Fixation et antidérapance : deux points de sécurité souvent sous-estimés
Un caillebotis parfaitement dimensionné mais mal fixé reste dangereux. Le mode de fixation influence la stabilité du plancher sous charge dynamique, notamment quand des chariots élévateurs circulent régulièrement.
Les attaches de fixation standard permettent un montage rapide. Elles maintiennent le panneau sur la structure porteuse (cornières, profilés en U) et empêchent le soulèvement ou le glissement latéral. Sur les zones de fort trafic, des clips de sécurité renforcés complètent le dispositif.
Finition crantée pour les sols exposés à l’eau
La surface des barres porteuses peut être lisse ou crantée. Pourquoi ce choix a-t-il une incidence directe sur la sécurité ?
Sur un sol régulièrement mouillé (lavage haute pression, condensation, projections), une barre lisse devient glissante. La finition crantée, simple ou double, crée une surface d’accroche qui réduit le risque de chute. Cette option existe sur les caillebotis pressés en inox, aussi bien en 304 qu’en 316.
Le crantage double est recommandé pour les zones extérieures exposées au gel ou les plateformes où les opérateurs portent des bottes lisses. Le crantage simple suffit généralement pour les environnements intérieurs humides.
Charges roulantes sur caillebotis inox : ce que les fiches produits ne détaillent pas toujours
La plupart des documentations techniques indiquent une charge admissible par mètre carré. Cette donnée est utile, mais insuffisante quand le sol supporte des véhicules.
Une charge roulante se concentre sur une surface réduite (la zone de contact des roues). Elle génère des contraintes mécaniques très différentes d’une charge répartie uniformément. Un caillebotis conçu pour du trafic piéton peut fléchir sous un transpalette chargé, même si la charge totale reste inférieure au seuil indiqué sur la fiche.
Pour les zones de circulation de chariots ou de camions, la hauteur des barres porteuses doit être augmentée et l’entraxe réduit. La documentation de certains fabricants confirme d’ailleurs que le caillebotis pressé inox accepte des charges lourdes, y compris le passage de véhicules, à condition que la configuration géométrique soit adaptée.
- Trafic piéton uniquement : maille standard, barres porteuses de faible hauteur.
- Passage de transpalettes ou chariots légers : barres porteuses de hauteur intermédiaire, entraxe resserré.
- Circulation de véhicules lourds : barres porteuses de forte hauteur, maille réduite, fixation renforcée.
Le dimensionnement pour charges roulantes reste un point technique à traiter avec le fabricant ou le bureau d’études. Sous-dimensionner un caillebotis pour ce type de sollicitation est l’erreur la plus fréquente sur les plateformes logistiques et les quais de chargement.
La sécurité d’un sol industriel en caillebotis inox ne se résume pas au choix du matériau. Elle repose sur la combinaison du bon grade d’acier inoxydable, d’une géométrie de maille adaptée aux charges réelles et d’un système de fixation fiable. Négliger un seul de ces paramètres revient à fragiliser l’ensemble du plancher, quel que soit le budget investi dans le matériau lui-même.
